VO&S VB150-LASER镭射焊接手套箱(含纯化/再生系统与真空烘箱) （完整全套配备）

Glove Box System With Integrated Gas Purification System For Laser Welder

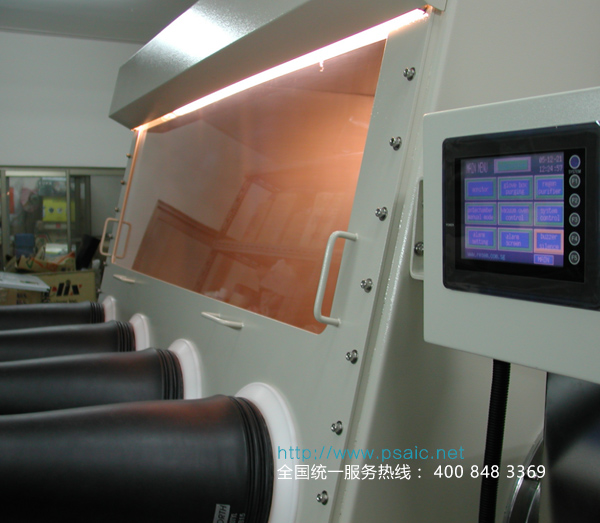

手套箱体：

(1)手套箱外尺寸：1524L X 1016D X 1016Hmm，底部骨架附调节移动轮与高度调整脚

(2)手套箱本体材质：不锈钢SUS304，厚度：3mm，手套箱内部拋光沙面，外部粉体烤漆处理

(3)手套箱工作气体：氮气，氩气，氦气惰性气体环境

(4)照明：外挂式日光灯40W*2一盏

(5)手套箱窗口：透明Lexan窗口，厚度：10mm

(6)手套固定环：白色Polyformaldehyde材质，Size（尺寸）：220mm（直径），O型圈密封

(7)手套：Butyl材质，厚度0.4mm，手套数量：2雙( 4支手套)

(8)手套箱泄漏率：<0.05Vol%/h

电控系统：

(1)电源：220V/50~60Hz，20A，手套箱内部附AC220V电源插座一组

(2)系统控制：PLC可程式控制器搭配5.7寸中英文触控人机界面操控显示水氧浓度及手套箱压力值

(3)手套箱压力可自由设定，自动定压(±15mbar)控制与脚踩加压/减压开关控制手套箱压力

气体纯化/再生系统与气体管线：

(1)纯化系统：气体密闭回路迴圈除水与除氧系统

(2)手套箱气体经纯化系统处理后浓度：H₂O<1ppm(v) , O₂<1ppm(v)

(3)纯化器(含触媒)：(双纯化系统，交替运作)材质为不锈钢SUS 304，含加热器与保温，可重复再生使用

(4)再生控制：由PLC人机界面自动程式控制（自动/手动等再生操控模式），纯化器再生之日期具记忆功能，可显示在人机界面上

(5)再生气体：氮氢混合气N₂/H₂ mixture（H₂：3-5%）or 氮氩混合气Ar/H₂ mixture（H₂：3-5%）

(6)冷却系统：冷却水流速2-3 l/min(冷水机另行购置，属加选组件)

(7)纯化系统迴圈风車：气体迴圈流速70 m³/h  at  P=60 mbar

(8)纯化系统阀件：采用KF-40真空用气动阀控制

(9)控制阀：电磁阀3/8”,PLC控制

(10)纯化系统管线：不锈钢SUS304配管，Type KF-40真空接头系统

(11)供气配管：不锈钢3/8”配管

(12)纯化循环系统泄漏率：<10^-5 mbar-l/s（净化装置和部件）

气体过滤系统：

手套箱内微尘过滤系统：圆型高效过滤装置(0.3μm)迴圈过滤手套箱内部微尘气体

SOLVENT TRAP有机吸附器：

含活性碳吸附剂10KG，与管线手动切换阀KF-40三个手动代抽真空及压力平衡阀

真空泵系统：

排气量12m³/h，两段式油回转真空泵，真空度<3 x 10^-3 mbar，真空泵停止运转后本身具有逆止功能(EDWARDS RV-12)，附油霧补捉器

Feedthroughs孔：手套箱后侧Feedthroughs孔KF- 40与1/4”球阀与BNC CCD连接器

传递箱：

(1) 大传递箱：

不锈钢SUS304，厚度2mm圆柱型传递箱直径=390mm，长度=600mm

内部拋光处理，外部粉体烤漆，经硬阳处理铝门盖10mm厚，内部附置物滑台

充油式真空表1个，真空阀：KF-25气动阀1个，压力平衡阀3/8”电磁阀1个

大传递箱控制：内外门为手动操作，抽真空/压力平衡为PLC自动控制

(2) 小传递箱：

不锈钢SUS 304，厚度2mm，圆柱型传递箱直径=150mm，长度=300mm

 充油式真空表1个，3/8”抽真空/压力平衡为手动控制

(3)传递箱泄漏率：<10^-5 mbar-l/s

水氧监测仪：

(1)微量湿度分析仪：0-1000PPM(V)

(2)微氧分析仪：0-1000PPM(V)

手套箱自动PURGING系统：

(1)手套箱PURGING（清洁）系统，可自由设定水氧浓度值，浓度监测全自动启动PURGING手套箱

(2)手套箱破大气后，启动Purge系统可在60分钟內，自动快速Purge降至100ppm水氧浓度以下
