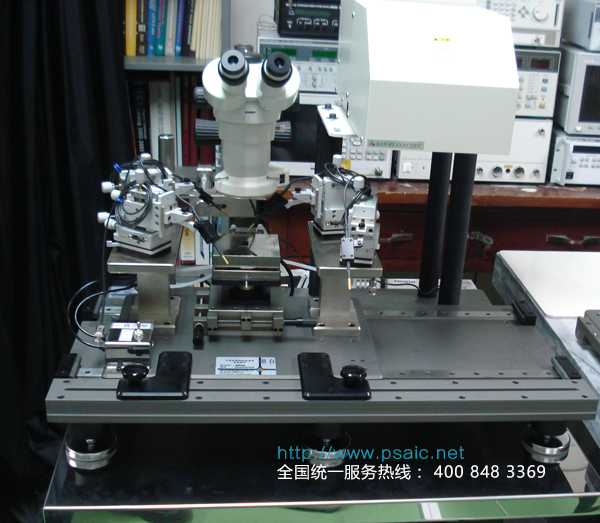

PSAICSwin CSP滑轨式太阳能测试平台
PSAICSwin CSP solar Probe Station
应用：
主要针对于太阳能电池的测试应用，结构设计采用滑轨式，太阳能模拟光源可选，相应尺寸可客制化开发；
另根据测试探针及结构类型不同太阳能电池测试系统其它结构可选：翻转式太阳能量测探针台/单针式太阳能量测平台/排针式太阳能量测平台，可客制各类太阳能电池量测治具；
技术参数：
|
主体型号
|
PSAICSwin CSP
|
|
显微镜配置
|
三目体式显微镜
可选：高倍率金相显微镜、单筒视频显微等…
|
|
视频成像配置
|
CCD/C-MOS相机
|
|
真空卡盘尺寸
|
4/6/8/寸可选
|
|
XY平台行程范围
|
50mm*50mm 至200mm*200mm
|
|
XY平台设计
|
采用高精密丝杠式设计，精度<5微米，旋钮式设计，可加装电控装置
|
|
显微镜支撑结构XY行程
|
50mm*50mm 至300mm*300mm
|
|
主体结构设计
|
滑轨式
|
|
粗微调装置
|
精度<5微米
|
|
可放置样品尺寸范围
|
5mm*5mm至100mm
5mm*5mm至150mm
5mm*5mm至200mm
根据样品不同，设计相应的夹具固定方式（可选真空吸附）
|
|
探针座配置
|
MH300/MH100/MH500
|
|
探针杆配置
|
弹簧式/管式/高频/其它各类电学测试应用
|
|
线缆配置
|
同轴/三轴/高频/其它各类电学测试应用
|
|
接口配置
|
BNC或三同轴或其它
|
|
仰角调节装置
|
可选（配合管式探针杆使用）
|
|
探针
|
钨针(直径可选)/高频探针/其它
|
|
屏蔽箱
|
可选
|
|
隔振台
|
可选
|
|
太阳能模拟光源
|
可选
|
