PSAICSwin MPS系列双磁场型探针台
PSAICSwin MPS Series Dual Magnet Probe Station
概述：

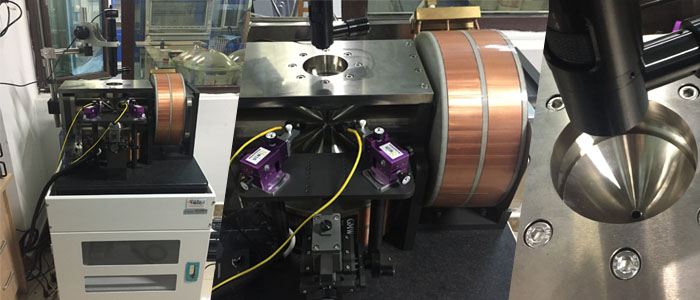

MPS系列双磁场型探针测试系统可实现样品水平面内放置时竖直二维平面内磁场方向连续可调，水平方向最大磁场强度可达到1Tesla，垂直方向磁场强度最大可达1.6Tesla，可同时配置2至6组探针测试，同时满足样品台在水平面内高精度角度调节，可旋转角度±90度，从而实现磁场方向三维可调环境下的测量，并通过防震设计排除震动对测试的干扰；
*本系统已通过CE认证；
应用：
可针对于研究磁场探测器件在磁场环境中的响应特性分析；
在半导体/微电子，电子，机电，物理，化学，材料，光电，纳米，微机电/MEMS，生物芯片，航空航天等科学研究领域均有应用；
技术参数：
|
组件信息
|
技术指标
|
|
设备型号
|
PSAICSwin MPS系列
|
|
磁场主体配置
|
水平方向最大可调磁场强度：1Tesla (磁场间距10mm)
垂直方向最大可调磁场强度：1.6Tesla(磁场间距7mm)
电磁铁装置(双磁场)
50mH电感线圈1750W
冷却装置机组
电源控制器（双磁场控制）
双极调节
输入参数：190～240VAC，1Φ2W，50/60赫兹
输出参数： 0-30VDC / 0-80A
最大功率：2.4KW
通迅接口：GPIB
Labview驱动
|
|
显微镜配置
|
视频显微镜
同轴反射光路显微镜主体
变倍比：0.7X~4.5X
物镜： 5X
卤素灯光源 200W
光纤式传导
C-MOUNT视频接口
|
|
视频成像配置
|
CCD/C-MOS成像系统
|
|
可承载样品尺寸
|
10mmx10mm
|
|
样品载台旋转角度
|
可旋转±90° ，有效高精度调节样品在磁场中的旋转方向
|
|
防震设计
|
50mm花岗岩板防震设计
主体设计采用空压机进行空气压缩隔震（频率范围3~5Hz）
与双磁场探针台主体一体化设计，可有效减少外界震动所带来的影响
|
|
探针座配置
|
测试探针座载体
基底尺寸：70 x 35mm
XY轴方向范围：+/- 12mm
Z轴方向行程： 12mm
分辨率：<5微米
探针仰角调节装置，可调角度25度
固定式底座安装方式
|
|
探针配置
|
2至6组
|
|
量测范围
|
量测范围DC直流至高频67 GHz
（可根据测试需求配置不同测试线缆）
|
|
探针杆配置
|
弹簧式/管式/高频/其它各类电学测试应用
|
|
线缆配置
|
同轴/三同轴/高频/其它各类电学测试应用
|
|
接口配置
|
BNC/三同轴/高频线缆/其它
|
|
仰角调节装置
|
可选（配合管式探针杆使用）
|
|
探针
|
钨针(直径可选)/高频探针/其它任何类型
|
|
高频校正模块
|
CSUB高频校正模块
|
|
空压机
|
空气压缩机
无油泵/自动开关/马达 1/6 HP/空气流量28LPM /空气存储2.5 L/电压220V
|
|
测试板卡
|
GPIB USB接口测试板卡
|
|
测试源表
|
磁场探针台主体测试线缆的接驳组件集成设计连接各类测试源表，并可进行相应的软件二次开发，加大系统整合性及测试稳定性；
|
|
其它
|
*系统可根据实际应用需求客制化
|
