概述：

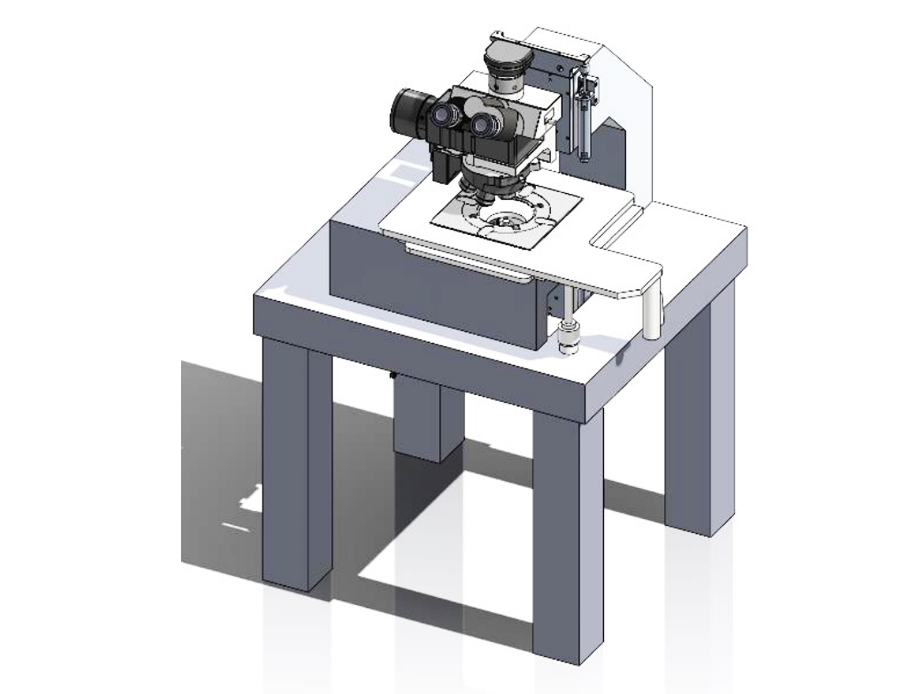

• 紧凑的光学设计，总长度 209 mm 的紧凑型成像光学系统示例；

• 模块化系统简化配置；

• 当您设计的设备需满足特殊项目需求时，模块化系统可为您带来更多的灵活性，其可根据需求变化进行设计更新，而无需重新进行整体设计；

• 适合各种应用的显微镜组件解决方案；

参数说明：

• 上光路部分，配置 5 孔物镜转盘，支持明场，暗场，偏光，微分干涉等多种观察方式，可选手动或电动物镜转盘；

• 可配置观察筒，方便目镜快速预览，确认目标位置，观察筒三档分光，支持目镜和显示器同时观察；

• 配置双电动 Z 轴，操作快捷方便，定位精准；

• 下光路结构配置一颗超长焦 20 倍物镜，支持明场观察和偏光观察方式；

• 整体结构配置型号相同的两个摄像头，同时配置两组光源；

• 可根据需求配置 4 寸、6 寸、8 寸载物台；

产品优势：

• 定制花岗岩结构，保证优异的稳定性和耐用性；

• 镂空晶圆托架，支持4 寸、6 寸、8 寸圆片；

• （EVIDENT）原厂载物台，支持微调移动观察和大尺寸快速移动浏览观察；

软件主要技术参数：

• 功能：支持双光路系统数字图像同屏实时预览观察；

• 持单一光路各自独立标定校准，预览抓拍，基本影像测量功能；

• 双光路中心位置&数码设备安装方向校准方法，支持中心位置关联校准；

• 支持数码设备安装方向关联校准；

• 支持建立双光路关联坐标系；

• 后系统确保双路数字图像影像坐标关联对应；

• 支持鼠标在当前光路图像中的当前位置，对应光路中的镜像位置显示对称虚拟光标；

• 基于双光路坐标系下的、相对中心位置的偏移量实时显示；

• 基于双光路坐标系下的、基于实际样品尺寸的比对测量框设置&显示；

• 基于双光路坐标系下的基本影像测量功能；

• 支持在双光路图像上分别取点；

备注：检查显微镜基于图像测量，测量精度取决于标定精度。
