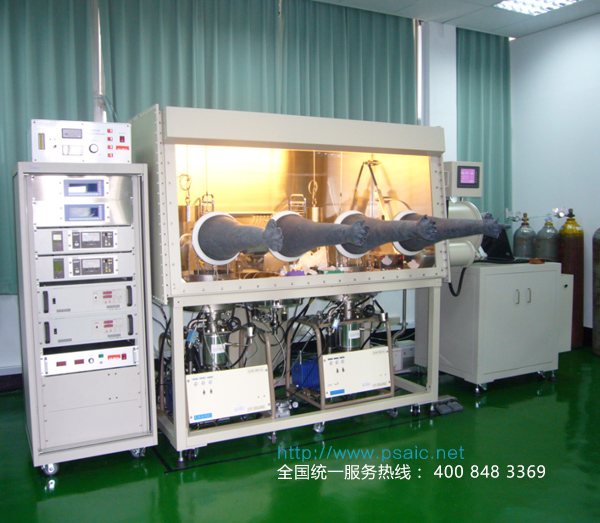

VO&S VP-300双纯化手套箱系统

Gas Purification System

纯化系统本体：

(1)尺寸：842L X 950D X 2000Hmm，(垂直直立式)底部骨架附调节移动輪与高度调整脚

(2)本体材质：SS-41钢板，外部粉体烤漆处理

(3)手套箱工作气体：氮气，氩气，，惰性气体环境

电控系统：

(1)电源：220V/60Hz,10A

(2)系统控制：PLC可程式控制器搭配5.7寸中英文触控人机界面操控显示水氧浓度及手套箱压力值

(3)手套箱压力可自由设定，自动定压(±15mbar)控制与脚踩加压/减压开关控制手套箱压力

气体纯化/再生系统体管路：

(1)双套纯化系统：气体密闭回路循环除水与除氧系统(双套纯化系统交替运作)

(2)手套箱气体经纯化系统处理后浓度：H₂O<1ppm(v) , O₂<1ppm(v)

(3)纯化器(含触媒)：材质为不锈钢 SUS 304，含加热器与保温，可重复再生使用

(4)再生控制：由PLC人机界面自动程式控制（自动/手动等再生操控模式），纯化器再生之日期具记忆功能，可显示于人机界面上

(5)再生气体：氮氢混合气N₂/H₂ mixture（H₂：5%）or 氮氩混合气Ar/H₂ mixture（H₂：5%）

(6)冷却系统：冷却水流速5l/min(冷水机另行购置，属加选组件)

(7)纯化系统循环风车：气体循环流速155 m³/h (92 cfm) at △ P=80 mbar

(8)纯化系统阀件：采用KF-40真空用气动阀控制

(9)控制阀：电磁阀3/8”，PLC控制

(10)纯化系统管线：不锈钢 SUS304 配管，Type KF-40真空接头系统

(11)供气配管：不锈钢3/8”配管

(12)纯化循环系统泄漏率：<10^-5 mbar-l/s（Purifier Unit And Components）

SOLVENT TRAP有机吸附器：含活性碳吸附剂10KG，与管线手动切换阀KF-40三个气动阀抽真空及压力平衡阀

真空泵系统：

排气量12m³/h，两段式油回转真空泵，真空度<3 x 10^-3 mbar,，真空泵停止运转后本身具有逆止功能(EDWARDS RV-12)

水氧监测仪：

(1)微量温度分析仪：0-1000PPM(V)

(2)微氧分析仪：0-1000PPM(V)

手套箱自动PURGING系统：

(1)手套箱PURGING（清洁）系统,可自由设定水氧浓度值，浓度监测全自动启动PURGING手套箱或手动操作

(2)手套箱破大气后，启动Purge系统可在60分钟内，自动快速Purge降至100ppm水氧浓度以下
