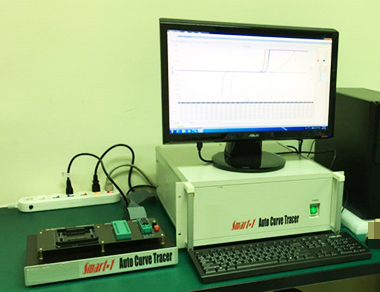

IV自动曲线测量追踪仪

IV Auto CurveTracer

机台主要功能：

• Open/Short Test （IC断/短路测试） ；

• Auto I / V Curve Tracing & compare function with Known-Good-Device（自动I/ V曲线量测与比对分析） ；

• Unpowered & Powered Leakage test（IC Power Pin Bias or IC Power Pin不加电压漏电流量测）；

• Idd Measuring （IC静态or 等待时Idd电流量测） ；

• 可以满足客户在IC零件Open/Short量产测试或DC失效分析需求；

• 测试通道(Test Channel)：（标准）64测试通道，最大扩充至 8192通道；

• 可满足客户在多引脚数IC零件测试及分析需求；

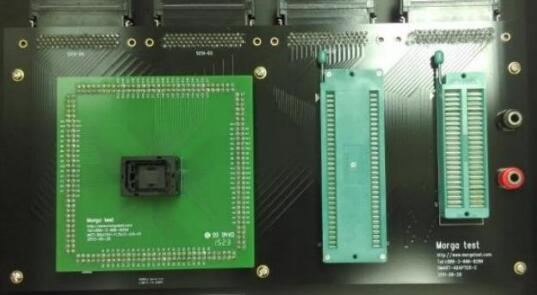

• Universal DUT Board Design（通用DUT板设计）：

方便用户操作使用, 节省设置时间，同时可配合客户需求设计制作客制化DUT板；

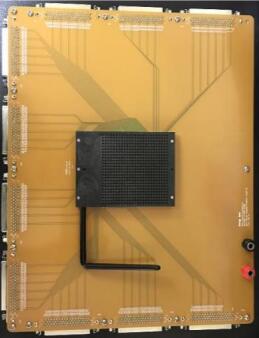

通用256pin母板（Universal 256 pin Mother Board）

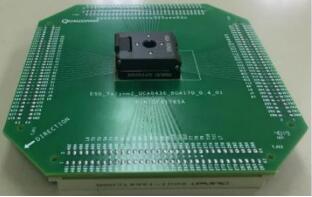

PGA625母板（PGA625 Mother Board）

• I-V 曲线量测方式：

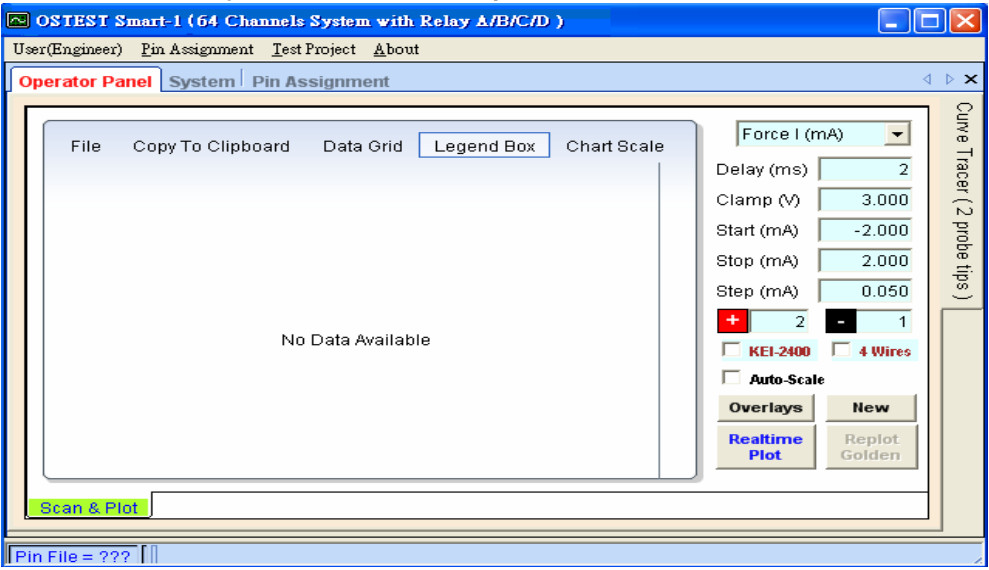

可选择手动（2 Probe）Pin to Pin量测方式，快速找出Fail Pin位置或者计算机设定好程序后自动量测每一个Pin脚I / V曲线，以节省分析时间，操作便利，高效率测试；

•在故障分析应用程序中，只需要两个探针头，系统提供四个特定通道，CH1（F-）/CH2（F+）/CH3（S-）/CH4（S+），以在没有引脚分配定义的情况下完成此要求，用户可以很容易地找出故障引脚I/V曲线；

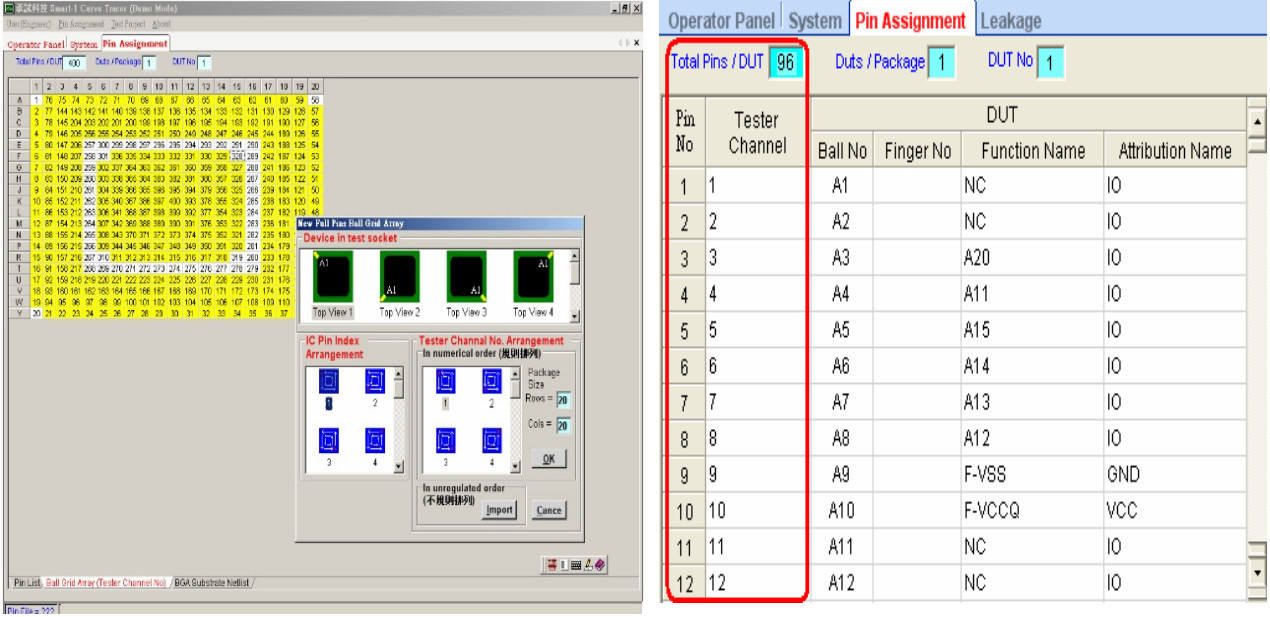

•计算机软件设置引脚分配，通过鼠标点击基于窗口，可以轻松设置引脚分配；

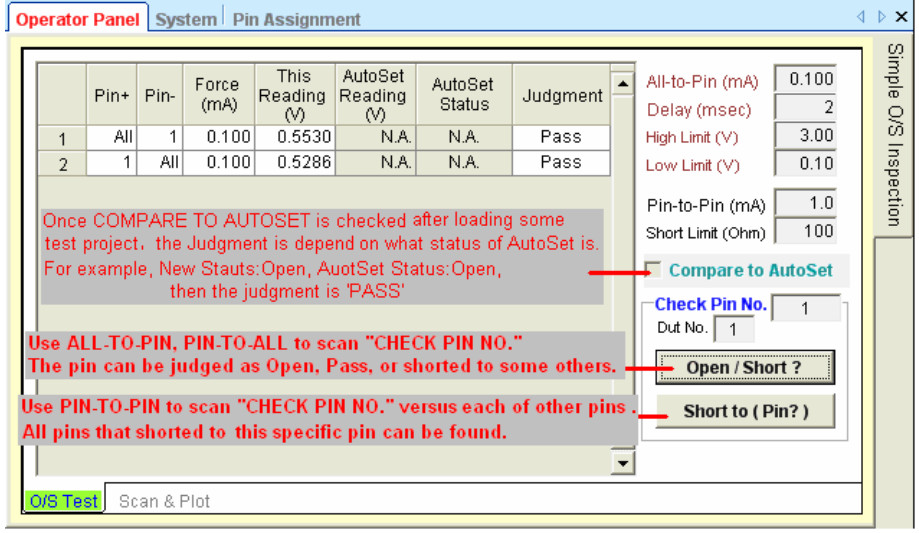

• 易于设置的O/S检查，任何测试引脚都可以通过软件选择为“All Pin”、“Pin All”和“Pin Pin”。

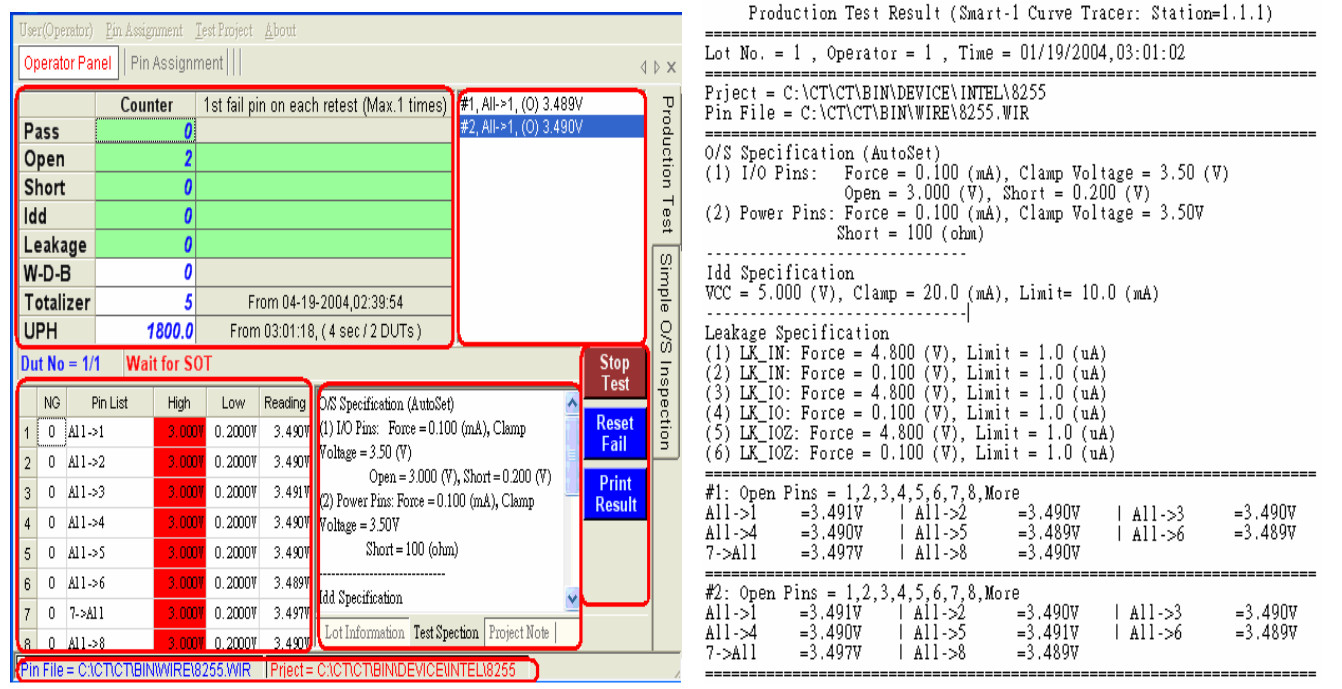

• Production Test（生产测试）

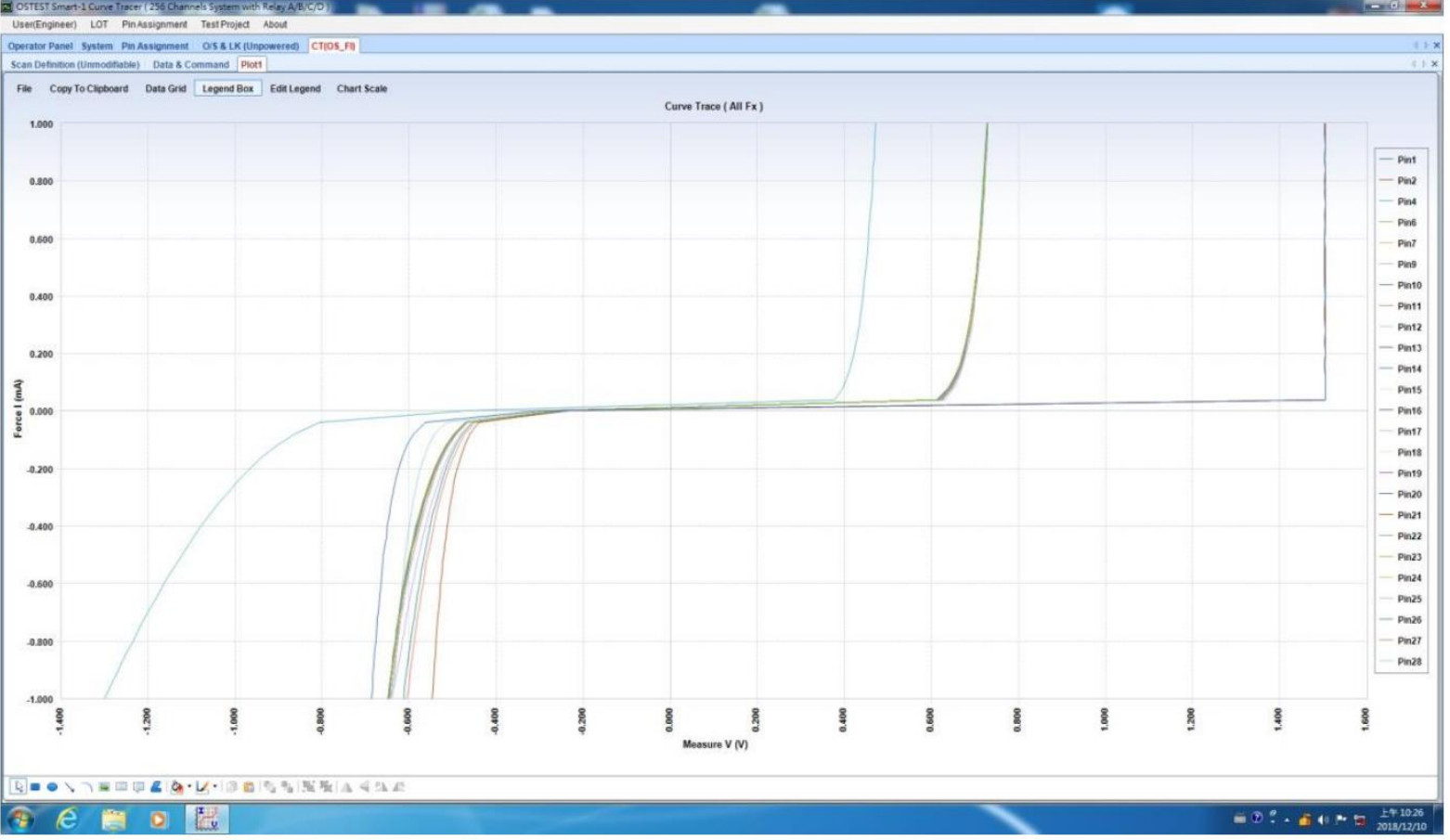

• 自动I/V曲线跟踪功能：

（可以自动扫描和绘制每个引脚I/V曲线）

• 机台可搭配探针台（Probe Station）做液晶热点分析, 以便找出漏电位置，也可搭配 微光显微镜（Emmission Microscope），做进一步之漏电测试分析。

注：更多产品信息及软件功能说明，请联系我们，谢谢！
